RevoFrame Installatiegids

Welkom bij uw RevoFrame Project!

Deze gids is speciaal samengesteld voor zelfplaatsers die aan de slag gaan met het innovatieve RevoFrame (Framecad) steelframe systeem. We begeleiden u stap voor stap door het proces, van de voorbereiding tot de afwerking, met speciale aandacht voor het correct plaatsen van de steelframe, OSB-platen, isolatie en gyproc.

Volg deze instructies nauwkeurig op voor een duurzaam, stabiel en energiezuinig resultaat. Veiligheid staat voorop, dus zorg altijd voor de juiste persoonlijke beschermingsmiddelen en werk met de nodige voorzichtigheid.

1. Voorbereiding

Een goede voorbereiding is het halve werk. Zorg ervoor dat u alles bij de hand heeft voordat u begint.

1.1 Veiligheid Eerst!

• Draag altijd persoonlijke beschermingsmiddelen (PBM): veiligheidsschoenen, handschoenen, veiligheidsbril en gehoorbescherming.
• Zorg voor een veilige werkomgeving, vrij van obstakels.

1.2 Benodigd Gereedschap

• Schroefmachine (met voldoende accu's)
• Waterpas (lang en kort)
• Meetlint
• Potlood/marker
• Haakse slijper (voor eventuele aanpassingen aan staalprofielen, met veiligheidsbril!)
• Nietpistool (voor dampremmende folie)
• Stanleymes (voor isolatie en folie)
• Kitpistool (voor afdichting)

1.3 Controle Fundering

• Zorg ervoor dat de fundering schoon, droog en volledig waterpas is. Dit is cruciaal voor de stabiliteit van de constructie.
• Controleer de afmetingen van de fundering en vergelijk deze met de bouwtekeningen.

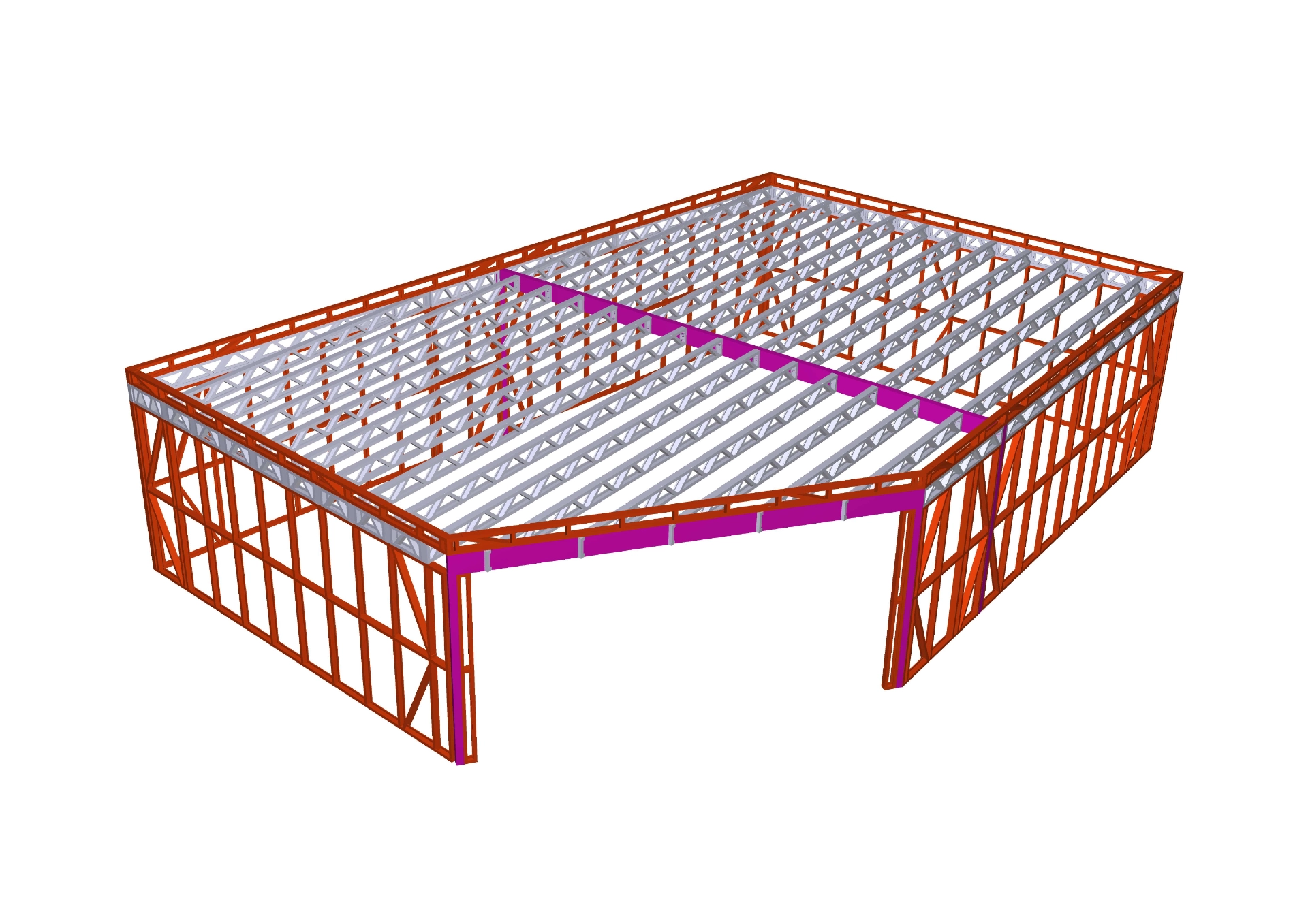

2. Plaatsen van het Steelframe

Het steelframe vormt de ruggengraat van uw gebouw. Nauwkeurigheid is hierbij essentieel.

2.1 Levering en Sorteren

• De Framecad profielen worden genummerd en voorgeboord geleverd. Sorteer de pakketten volgens de bouwtekeningen.
• Controleer of alle onderdelen aanwezig en onbeschadigd zijn.

2.2 Opzetten van de Wandpanelen

• De wandpanelen worden meestal voorgemonteerd geleverd. Plaats de panelen één voor één in de basisrail.
• Begin in een hoek en werk systematisch.
• Gebruik tijdelijke schoren om de panelen rechtop te houden totdat ze aan elkaar zijn bevestigd.

2.3 Koppelen van Panelen en Profielen

• Bevestig de wandpanelen aan elkaar en aan de basisrail met de voorgeschreven zelfborende staalschroeven.
• Voor staal-op-staal verbindingen gebruikt u zelfborende staalschroeven met platte kop (bijv. 4.2 x 13 mm of 4.8 x 16 mm, afhankelijk van de profieldikte). Deze schroeven boren hun eigen gat en tappen hun eigen draad.
• Controleer de bouwtekeningen voor de exacte plaatsing en het aantal schroeven.

2.4 Waterpas en Haaks Controleren

• Controleer continu of de constructie waterpas, loodrecht en haaks is. Gebruik een lange waterpas en een bouwhaak.
• Corrigeer eventuele afwijkingen direct.

3. Plaatsen van OSB 18mm Buitenkant

De OSB-platen aan de buitenkant zorgen voor stabiliteit en de basis voor de verdere afwerking.

3.1 Voorbereiding en Plaatsing

• Gebruik OSB-platen van 18mm dik. Deze platen dragen bij aan de structurele stijfheid van de constructie.
• Plaats de platen bij voorkeur horizontaal (liggend) om de constructie extra te verstevigen en koudebruggen te minimaliseren. Verticale plaatsing is ook mogelijk, maar zorg dan voor voldoende overlap bij de naden.
• Begin onderaan en werk naar boven. Zorg voor een kleine uitzettingsvoeg (ca. 3 mm) tussen de platen en bij de hoeken.

3.2 Schroeven en Afstanden

• Bevestig de OSB-platen aan de steelframe profielen met zelfborende schroeven met brede platte kop (bijv. 4.2 x 32 mm of 4.8 x 38 mm). De brede kop zorgt voor een goede klemming van de plaat.
• Schroefafstanden:
  • Langs de randen: elke 15 cm.
  • In het midden van de plaat (op tussenliggende profielen): elke 30 cm.
• Zorg ervoor dat de schroeven minimaal 1 cm van de rand van de OSB-plaat verwijderd zijn om splijten te voorkomen.
• Verzonk de schroefkoppen lichtjes in de OSB-plaat, maar niet te diep.

3.3 Naden en Afwerking

• Voor een optimale luchtdichtheid en waterdichtheid: **tape alle naden tussen de OSB-platen luchtdicht af** met een geschikte tape (bijv. damp-open tape).
• Controleer of alle schroeven goed vastzitten en de platen vlak liggen.

4. Isolatie (Minerale Wol 10cm)

Goede isolatie is essentieel voor een comfortabel en energiezuinig gebouw.

4.1 Kiezen en Voorbereiden

• Gebruik minerale wol isolatie van 10 cm dik. Dit materiaal heeft uitstekende thermische en akoestische eigenschappen.
• Rol de minerale wol uit en laat het even acclimatiseren voordat u begint met snijden.

4.2 Snijden en Plaatsen

• Snijd de minerale wol op maat met een scherp stanleymes of isolatiemes. Snijd de wol iets breder dan de afstand tussen de staalprofielen (ca. 1-2 cm) zodat het goed klemt.
• Plaats de isolatie stevig tussen de staalprofielen, zonder kieren of gaten. Zorg ervoor dat de isolatie de volledige diepte van het profiel vult.
• Druk de isolatie niet te veel samen, dit kan de isolatiewaarde verminderen.

4.3 Dampremmende Folie

5. Plaatsen van OSB 12.5mm Binnenkant

De binnenste OSB-laag zorgt voor extra stabiliteit en een stevige ondergrond voor de gyproc.

5.1 Voorbereiding en Plaatsing

• Gebruik OSB-platen van 12.5mm dik. Deze platen vormen een robuuste basis voor de latere afwerking.
• Plaats de platen bij voorkeur horizontaal (liggend) om de naden van de buitenste OSB-laag te verspringen en zo de constructie te versterken.
• Zorg ook hier voor een kleine uitzettingsvoeg (ca. 3 mm) tussen de platen en bij de hoeken.

5.2 Schroeven en Afstanden

• Bevestig de OSB-platen aan de steelframe profielen met zelfborende schroeven met platte kop (bijv. 4.2 x 25 mm).
• Schroefafstanden:
  • Langs de randen: elke 20 cm.
  • In het midden van de plaat (op tussenliggende profielen): elke 40 cm.
• Zorg ervoor dat de schroeven minimaal 1 cm van de rand van de OSB-plaat verwijderd zijn.
• Verzonk de schroefkoppen lichtjes in de OSB-plaat.

6. Plaatsen van Gyproc

De gyprocplaten vormen de uiteindelijke binnenafwerking, klaar om te schilderen of te behangen.

6.1 Kiezen en Voorbereiden

• Gebruik standaard gyprocplaten (bijv. 12.5 mm dik). Voor vochtige ruimtes (badkamer, keuken) gebruikt u waterwerende gyproc (groene platen).
• Laat de gyprocplaten minimaal 24 uur acclimatiseren in de ruimte waar ze geplaatst worden.

6.2 Plaatsing en Schroeven

• Plaats de gyprocplaten bij voorkeur verticaal (staand) om lange, doorlopende naden te creëren die makkelijker af te werken zijn.
• Bevestig de gyprocplaten aan de onderliggende OSB-platen en staalprofielen met gyprocschroeven met trompetkop (bijv. 3.5 x 35 mm). De trompetkop zorgt ervoor dat de schroefkop mooi verzinkt zonder het karton te beschadigen.
• Zorg ervoor dat de schroeven minimaal 1 cm van de rand van de gyprocplaat verwijderd zijn.
• Verzonk de schroefkoppen lichtjes in de OSB-plaat.

6.3 Naden Afwerken

• Werk de naden tussen de gyprocplaten af met voegenvuller en voegband.
• Schuur de naden glad na droging voor een perfecte ondergrond voor schilderwerk of behang.
